■（１）今回の事例＿＿＿＿＿＿＿＿＿＿

　 「材料による床のたわみ」
　＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
　
　
　
　

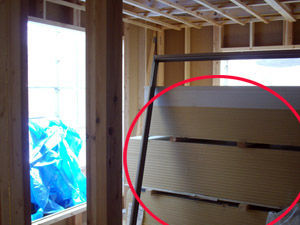

　◆写真解説
　
　木造の2階床に、石膏ボードが
　高く積み上げられている。
　
　荷重にして推定約２ｔ。
　当然床がたわんでいる。

　
　◆内容説明
　
　壁や天井に張る「石膏ボード」
　その重みは、見た目より重い。
　
　吉野石膏さんの資料によると
　　普通せっこうボード畳1枚分（910mm×1,820mm）の重さは
　　
　　厚さ　9．5mm・・10．2kg／枚
　　　　　12．5mm・・13．4kg／枚
　　　　　
　　　　　
　写真の下の方は、厚さ12.5mm、
　長さは上記より60CM長いので、1枚当たり約18kg
　
　おおよそ、積み重ねられた重さは、合計約２ｔ。
　
　
　建築基準法で定められた、構造計算上の
　住宅の居室の積載荷重は1800N/m2。
　
　ボード1枚の面積を約２㎡とすると
　約5.5倍の荷重をかけていることになる。
　
　
　２階の部屋の真ん中に、石膏ボードを置いた場合。
　１階がリビングで壁が少なく、梁がとんでいれば
　確実に床が大きくたわむ。
　
　
　材料を退かせば、少しはたわみが戻るが
　それでも、床の傾斜は残る。
　
　(難しくなるので、細かな数字説明は省略します）
　
　
　
　◆対策
　
　できるだけ、分散して置く。
　
　集中するときは、１階にサポートなどをかう。
　（三井ホームさんは上記のような対処しています）
　
　
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
