事例２７８（ホールダウン埋込み不足）

こんにちは住宅検査カノムの長井です。
　
　
　夜の事務所。
　窓から聞こえる「かえる」の鳴き声。
　
　事務所は瀬戸街道から1本だけ南に
　入ったところにあります。
　南側は意外と空き地や畑があります。
　
　
■（１）今回の事例＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

　 「埋込み不足」
　＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
　
　　

　
　

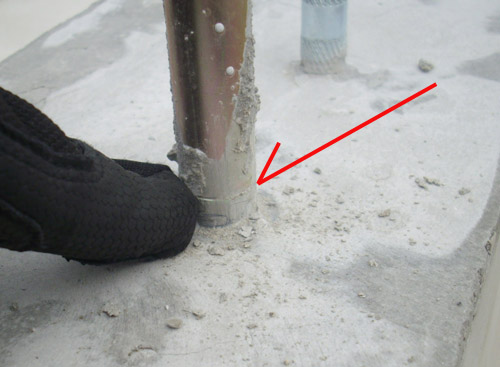

　◆写真解説 ↑クリックすると拡大します
　
　ホールダウンボルトの埋込み不足。
　
　刻印（矢印）のところまで
　コンクリートに埋込まないといけない。
　
　約１０ｍｍ不足。

　
　◆内容説明
　
　ホールダウンボルト。
　
　大地震時に柱が抜けないように
　基礎から引っ張るボルト。
　
　
　仕様規定によれば、引き抜き力２５ＫＮまでの
　ホールダウンボルトの埋込み深さは３６０ｍｍ。
　
　ちなみに３０ＫＮは４２６ｍｍ、
　　　　　３５ＫＮは４９７ｍｍ
　　（製造メーカーによって多少違いあり）
　
　
　ベタ基礎の立ち上がり高さが
　内部で３６０ｍｍ以下ですと
　埋め込み不足を起こしやすい。
　
　
　少々埋込み不足でしたら
　構造計算で安全を確かめる事ができます。
　
　しかし、規定で決められた埋込み深さを
　守ることは大切です。
　
　
　
　◆対策
　
　正確な基礎図面を書くことと
　
　現場での検査が重要。
　
　
　
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝

■（２）編集後記

　検査に行ったあと、
　書類を書くのは結構大変。
　
　特に指摘が多いほどその負担は増します。
　
　
　最近、いろいろな検査で指摘数が多い傾向にある。
　
　
　細かな基準までも指摘をするため
　指摘が多くなるのですが、
　
　
　あまりにも基準を知らずに
　施工している現場が多い。
　
　
　末端の職人さんへ
　基準を理解させるシステムがない。
　
　これが問題です。
　
　
　
