事例３２２（アンカーボルトの不備）

こんにちは住宅検査カノムの長井です。
　
　
　今週は、打ち合わせや相談類が多く
　予定の空きは、わずかしかありません。
　
　いつも、一週間くらい先の予定はガラ空きなのに
　直前になると、このように予定が埋まります。
　
　
　もう慣れましたが、
　前もって、遊びの計画が、たてられない仕事です。
　
　
　
■（１）今回の事例＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

　 「アンカーボルトの不備」
　＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
　
　
　

　

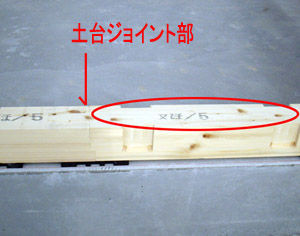

　◆写真解説
　
　土台ジョイントの押さえ側に、
　アンカーボルトがない。
　
　これでは基礎との緊結にならず、ダメです。

　
　◆内容説明
　
　建築基準法施行令　第42条2
　「土台は、基礎に緊結しなければならない」
　
　土台の継ぎ手が動かないよう、緊結状態にするには
　
　継ぎ手部分、男木（上木あるいは雄ともいう）側の
　腰掛部分から120ｍｍ前後の位置に
　アンカーボルトが必要。
　
　
　写真の例は、付近にアンカーボルトがない。
　
　
　アンカーボルトの位置を決めるときに
　土台ジョイントを考慮しなかった。
　設計、現場がいい加減な場合に起きやすい例です。

　
　◆対策
　
　あらかじめ図面上で、アンカーボルトの位置と
　土台ジョイントの位置をチェックする。
　
　あとは、コンクリート打設前に
　アンカーボルトをセットし、位置を確認する。
　
　
　
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝

■（２）編集後記
　
　
　最近、検査で目立つ指摘は
　
　長期優良住宅の仕様で、省エネルギー対策等級4や
　火災保険の割引がある、省令準耐火仕様の
　施工方法が、間違っている。
　
　
　法律、基準は難解なため
　新たにこれらを採用し、即理解ができるのは
　大手ハウスメーカーくらい。
　
　多くの業者は、これらに対する現場のチェックが
　ほとんどないため、間違いに職人さんたちが
　気が付くことがない。
　
　
　性能が高い家を注文したのに
　・寒い
　・耐火性能が劣る
　ようでは納得がいきません。
　
　
　これらの施工方法が完全に広く認知されるまで
　もう少し時間がかかるでしょう。
　
　隠れてしまう部分が多いだけに
　施工中のチェックが重要です。
　
　
　
　
