欠陥工事写真集– archive –
-
»関連するブログ記事を読む1086、玄関ドア枠からの雨漏り。上に屋根はあるものの、横から雨が吹き込むと、内部へ水が入ってくる。
-
»関連するブログ記事を読む1085、壁断熱材の隙間。施工が難しい筋交い部分で隙間があり、外からの熱が室内に伝わっている。
-

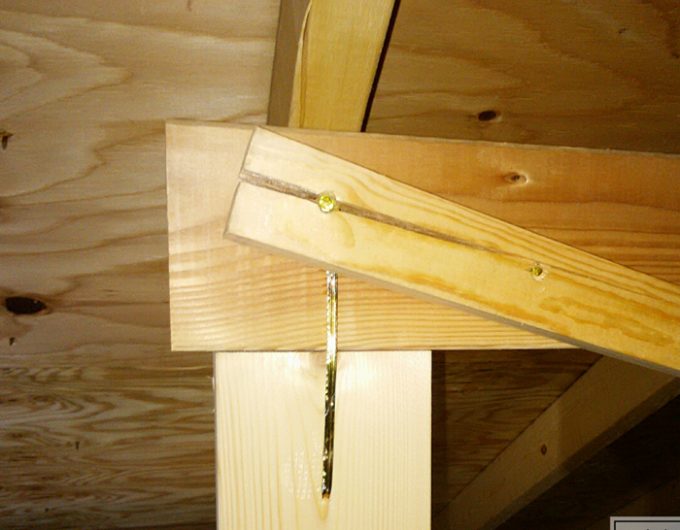

»関連するブログ記事を読む1084、小屋組の変形を抑える「けた行き筋交い」の割れ。固定部が割れてしまうと、その役割を十分に果たさない。一般的には、釘打ちしても割れにくい、もう少し幅広の材料を使う。
-
»関連するブログ記事を読む1083、床下点検口の位置を変更。元の開口部に断熱材の施工がない。塞いだ床は木で支えている。
-
»関連するブログ記事を読む1082、サイディングをめくり、裏側をサーモグラフィーカメラで撮影した画像。釘穴から水が入っている。金具留めでも釘打ち箇所はある。下地防水が重要。
-
»関連するブログ記事を読む1081、家全体で床なりが発生。フローリングをめくって見ると、必要である接着剤が全く付いていなかった。
-
»関連するブログ記事を読む1080、あるメーカーのキッチンから、やや高めのホルムアルデヒドが放出されている。F☆☆☆☆の表示が疑わしい。
-
»関連するブログ記事を読む1079、RCレーダーによる基礎内部の異常画像。砕石の代替品として鉄鋼スラグなどが使われている可能性が高い。
-
»関連するブログ記事を読む1078、上部で通気の抜け口がない、外壁通気層内の湿度。通気を抜くことの重要性がわかる数字である。
-
»関連するブログ記事を読む1077、石膏ボードの耐力壁。留めつけるビスの施工がない。建物の耐力が大幅に不足する。（写真は２枚張り部、ボードをめくり１枚目の留めつけを確認）
-
»関連するブログ記事を読む1076、木造住宅、間仕切り壁上のファイヤーストップ。石膏ボードが梁まで届いてなく、隙間があいている。省令準耐火構造の規定に違反。
-
»関連するブログ記事を読む1075、構造材である土台に大きな穴をあけ、ガス管を通した。穴の径は土台（９０ｍｍ）の半分以上。
-
»関連するブログ記事を読む1074、換気扇ダクトの上に施工した天井断熱材。浮きあがりの隙間が大きな断熱欠損となる。
-
»関連するブログ記事を読む1073、基礎からの空気侵入を防ぐ、ユニットバスの周囲に付いている気流止め。きちんと施工されてなく、隙間ができている。これでは意味がない。
-
»関連するブログ記事を読む1072、雨漏りの水をウレタン（断熱材）が吸水。スポンジのような状態になっている。雨漏りの発見を遅らせる可能性あり。
-
»関連するブログ記事を読む1071、ウレタン吹き付けの大きな空洞。外側を確認し発見。吹き付けしにくい箇所では空洞が出やすい。
-
»関連するブログ記事を読む1070、床下点検口をあけるとゴミだらけ。断熱材も落ちている。見えない箇所が雑＝他に大きな瑕疵がある可能性が高い。
-
»関連するブログ記事を読む1069、コンクリートの調査。表面に機械を当たるだけで、鉄筋、電線等の位置、厚さ、大きな空洞など、内部の状況が分かる。写真はかぶり不足（３０ｍｍ以下）を表示している。
-
»関連するブログ記事を読む1068、天井断熱材のめくれ。鉄骨造＋グラス（ロック）ウールの組み合わせでよく見かける。断熱材の意味がない。
-
»関連するブログ記事を読む1067、紫色部分は天井断熱材の隙間。グラスウールをきちんと敷き詰めていないのが原因。
-
»関連するブログ記事を読む1066、屋根の結露。室内の水蒸気が小屋裏へ侵入、小屋裏換気がなく、水蒸気が充満。屋根面で結露が発生。
-
»関連するブログ記事を読む1065、防音に悩まされる家へ行くと、壁材が薄いことが多い。図面での指示は厚さ9.5mm。現場は7.5mmで施工。
-
»関連するブログ記事を読む1064、梁の仕口を固定するボルト。ナットが未施工。社内検査等でチェックされていない。
-
»関連するブログ記事を読む1063、サイディング下部の含水率が高い。下端をカットし断面を防水処理しなかったことが原因。劣化を早める。
-
»関連するブログ記事を読む1062、アンカーボルトの表面が炭化している。現場で熱を加え曲げようとした。鉄筋やアンカーボルトは熱を加え加工してはいけない。
-
»関連するブログ記事を読む1061、ウレタン吹き付けにより、外壁通気層が塞がっている。壁内結露が起きやすくなる。
-
»関連するブログ記事を読む1060、布基礎立ち上がり部のかぶり不足。40ｍｍ（基準法施行令）必要なところ26ｍｍしかない。
-
1059、布基礎の底盤、厚さ不足。図面の指示は150mm。施工は120mm。30mの不足。仕様規定違反でもあり、かぶり厚が不足する。
-
1058、玄関土間の外壁に近い箇所で結露が発生（紫色の部分）。寒冷地では玄関土間もきちんと断熱する必要がある。
-
1057、２×４の構造規定。耐力壁線を検討していない家が多い。開口部の長さ、相互の距離、囲われる面積の規定を守る必要がある。
-
1056、石膏ボードの厚さ不足。図面15ｍｍのところ12.5ｍｍの施工。防火性能が不足する。
-
1055、ベタ基礎人通口スラブ面。鉄筋の断面が見えている。錆が進行するとコンクリートの爆裂の原因となる。
-
1054、床に壁・天井用の断熱材を施工。湿気がこもりやすく、カビなどの原因となる。
-
1053、基礎コンクリートの硬化不良。一部分だけ表面が柔らかく、手で簡単に削れる。
-
1052、ベタ基礎スラブ厚さ不足。図面150mm、現場125mm。マイナス25mm。契約内容どおりでない施工。
-
1051、制震装置の固定ボルト。ナットを締め忘れたまま、断熱材が施工されている。組み立て不十分できちんと機能を果たさない。
-
1050、２×４の外壁。雨漏りで壁内に雨が入り、柱（たて枠）まで腐った。施工不備により外壁全体が雨漏りしている。構造材が腐朽し、危険な状態。
-
1049、木造１階床。大引きのカビ。工事中の雨で濡れたことが原因。
-
1048、基礎内部のジャンカ。斫った破片を見ると内部も空洞が多い。コンクリートの締め固めが悪い。
-
1047、布基礎立ち上がり、かぶり不足。 ４０ｍｍ必要なところ１０ｍｍ不足の３０ｍｍ。 耐久性などに影響する。
-
1046、１階の天井。防火仕様を満たすため、石膏ボード２重はりが必要なところ、１枚しか施工されていない。
-
1045、フローリングの傾斜が大きい。歩くと気になるレベル。下地の合板が雨に濡れ、反ったことが原因と思われる。
-
1044、基礎開口部の補強筋。 真下に施工する予定が、左側に大きくずれている。
-
1043、雨の中、躯体を組み立て、壁内の断熱材が濡れた。 確認すると大量の水を含んでいた。
-
1042、小屋梁の継手。固定ボルトが未施工。 接合部の緊結不良。
-
1041、基礎と土台がずれている。基礎の位置を間違えたことが原因。荷重が基礎へきちんと伝わらない。また、アンカーボルトも正規の位置になく緊結不良。
-
1040、梁の端部。大きな節の真ん中が割れている。貫通はしていないが、火打ちのボルトが取りつく箇所。大きな力がかかったときに破壊しやすい。
-
1039、擁壁の大きなひび割れ。地盤が弱く沈下したことが原因。ひび割れを放置したことで内部の鉄筋が破断、ひび割れの幅がさらに広がった。
-
»関連するブログ記事を読む1038、ベタ基礎立ち上がり下の大きな空洞。 型枠内に土の塊が落下。 除去せずコンクリートを打設したことが原因。
-
1037、ベタ基礎立ち上がり下の空洞。針金を入れると貫通していた。打継ぎを無くす一体打ちの施工で起きた不備。
-
1036、マンションの壁に発生したひび割れ。最大幅1.4ｍｍ。 構造や耐久性への影響が懸念される。
-
1035、ベタ基礎スラブ筋の端部。本来立ち上がりの鉄筋外側で曲げるところ（赤線部）、加工ミスにより長さが短く、内側で曲げている。定着長さ不足。
-
1034、フローリングの膨らみ。最大約２ＣＭ隆起している。材料が伸びたことが原因。
-
1033、釘の位置が端すぎる。釘部から合板にひび割れが入り、縁きれを起こしかけている。
-
1032、２階床合板釘未施工。釘の未施工は耐震性能が弱くなる。
-
1031、雨の中、躯体を組み立て。壁内を確認すると大量の水が出てきた。断熱材も濡れている。
-
1030、床下の水漏れに気づかず放置すると、床下がかなり不衛生な状態になる。室内の悪臭、カビなどの原因となる。
-
1029、床下から見上げたユニットバスの壁際。床下の空気が壁との隙間から室内へ入るのを防ぐ「気流止め」が未施工。
-
1028、１階床組。鋼製束の長さが短く、間に木を挟んでいる。正規の施工ではなく不安定な接合。
-
1027、不同沈下によって発生した基礎と外壁のひび割れ。写真右が下がった。
